UUTUUS · POISTOILMA JA ULKOILMA
H-VILP
H-VILP ottaa energiaa talteen rakennuksen ulospuhallusilmasta ja ulkoilmasta lämpöpumpun käyttöön. Vesikatolle asennettava yksikkö voi täydentää olemassa olevaa lämmöntalteenottoa.
Tällä sivulla
Poistoilma ja ulkoilma lämpöpumpun energianlähteinä
H-VILP hyödyntää rakennuksen ulospuhallusilmaa ja ulkoilmaa. Talteenotettu lämpö käytetään lämpöpumpun avulla rakennuksen lämmitykseen ja käyttöveden lämmitykseen.
- Ulospuhallusilman lämpö
- Rakennuksesta poistuva lämmin ilma toimii lämpöpumpun energianlähteenä.
- Ulkoilma täydentää käyttöä
- Kun ilmanvaihto pysähtyy tai poistoilmavirta pienenee, järjestelmä voi jatkaa lämmöntuotantoa ulkoilmasta.
- Nykyisen LTO:n jälkeen
- H-VILP voi toimia lisälämmöntalteenottona esimerkiksi LTO-roottorin tai liuoskiertoisen LTO-patterin jälkeen.
- Myös jäähdytys
- Toteutuksesta riippuen sama järjestelmä voi mahdollistaa jäähdytyskäytön.

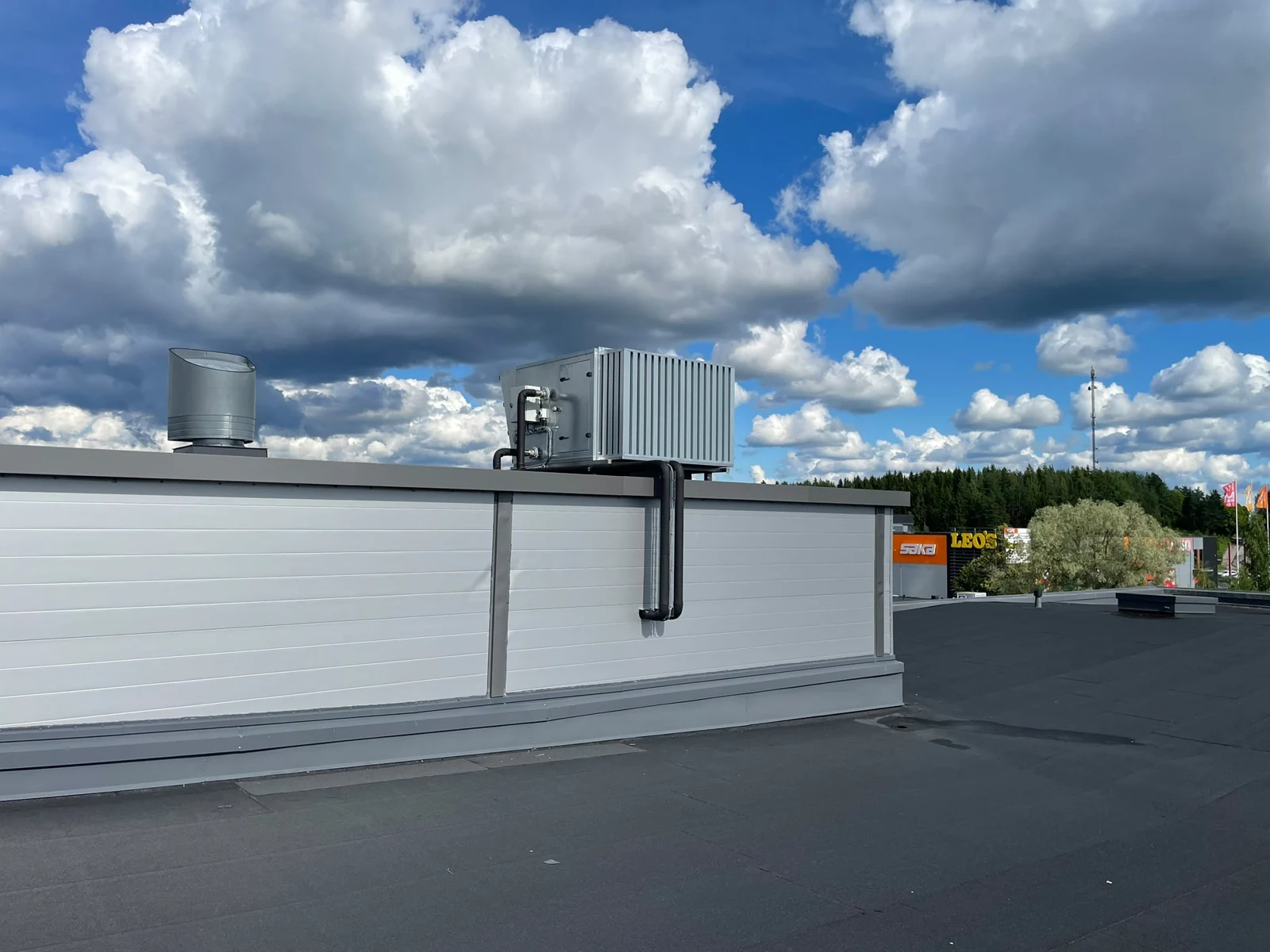

Vesikatolle ulospuhallushajottajan paikalle

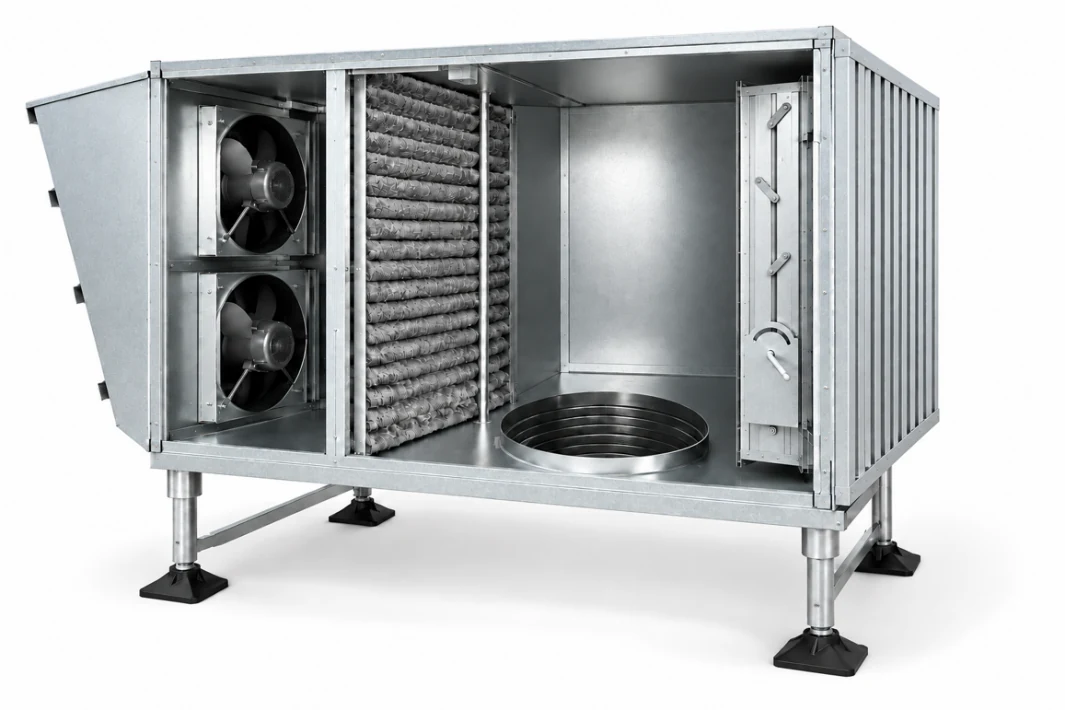

H-VILP sijoitetaan vesikatolle ulospuhallushajottajan paikalle. Laitteen rakennekuvassa näkyvät puhaltimet, harjapatteri ja alapuolinen kanavaliitäntä.
Asennus ja liittyminen rakennuksen ilmanvaihtoon suunnitellaan kohdekohtaisesti.
Liuoskiertoinen tai suorahöyrysteinen toteutus
Liuoskiertoisessa toteutuksessa harjapatteri kerää energiaa lämpöpumpun liuospiiriin. Yksikkö voidaan toteuttaa myös kylmäaineella toimivalla suorahöyrysteisellä patterilla.
Toteutustapa valitaan lämpöpumpun, ilmanvaihdon ja rakennuksen lämmitysjärjestelmän perusteella. Lämmityksen ja mahdollisen jäähdytyksen toimintatavat sovitetaan yhteen suunnittelussa.
H-VILP osana lämmitysjärjestelmää

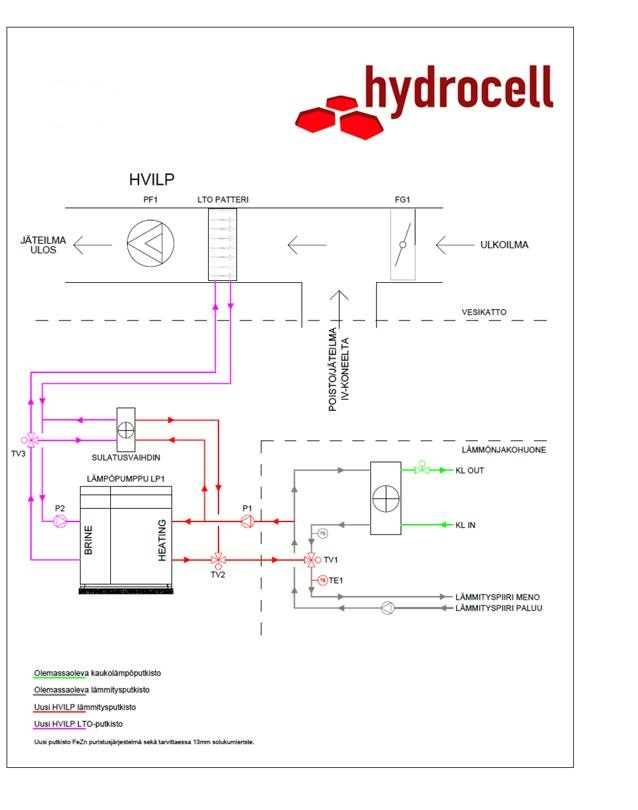

Periaatekaavio näyttää liuoskiertoisen H-VILP-yksikön, lämpöpumpun ja lämmitysjärjestelmän välisen yhteyden. Poistoilma ja ulkoilma tuodaan katoksen harjapatterille.
Kaavio havainnollistaa yhtä järjestelmäratkaisua. Kohteen kytkennät ja toimitussisältö määritetään erikseen.
Suunnitellaan kohteeseen sopiva toteutus
Kerro rakennuksen ilmanvaihdosta, poistoilmavirrasta ja käyttöajoista sekä nykyisestä lämmöntalteenotosta ja lämmitysjärjestelmästä. Näiden perusteella arvioidaan H-VILP:n toteutustapa ja mitoitus.
