Tilaa säästävä sijoitus
LTO-patteri sijoitetaan vesikatolle, joten sille ei tarvitse varata tilaa IV-konehuoneesta.
TULOILMAN ESILÄMMITYS VESIKATOLLA
HCell-tuloilmakatokset
Tuloilman esilämmitys vesikatolla osana lämmöntalteenottopiiriä. HCell-tuloilmakatos sopii kohteisiin, joissa esilämmityspatteria ei asenneta tuloilmakoneen yhteyteen.
Tuloilmakatos säästää tilaa IV-konehuoneessa
HCell-tuloilmakatos toimii LTO-piirin esilämmityspatterina. Katos asennetaan vesikatolle ja kanavoidaan tuloilmakoneeseen. Näin esilämmityspatteri ei tarvitse tilaa IV-konehuoneessa, mikä tukee myös olemassa olevan rakennuksen energiatehokkuuden parantamista.
Harjapatterin edessä ei tarvitse käyttää suodattimia. Patteri huolletaan imuroimalla otsapinta ja/tai tarvittaessa vesipesulla.
Nykyinen ilmanvaihto lähtökohtana
Liitäntä olemassa olevaan tuloilmakanavaan suunnitellaan kohteen mukaan. Nykyisen puhaltimen käyttömahdollisuus varmistetaan mitoituksessa.
Toiminta ja mitoituksen perusteet
- Käyttötarkoitus
- Tuloilman esilämmitys LTO-piirissä.
- Asennuspaikka
- Vesikatolla, kanavoituna tuloilmakoneeseen.
- Puhallin
- Nykyisen tuloilmakoneen puhaltimen soveltuvuus arvioidaan ilmamäärän ja järjestelmän painehäviön perusteella.
- Kohdekohtainen mitoitus
- Laite mitoitetaan ilmamäärän perusteella. Ilma- ja nestepuolen painehäviöt sekä lämmöntalteenoton tavoitteet sovitetaan yhteen.
Asennus ja ilmavirran suunta

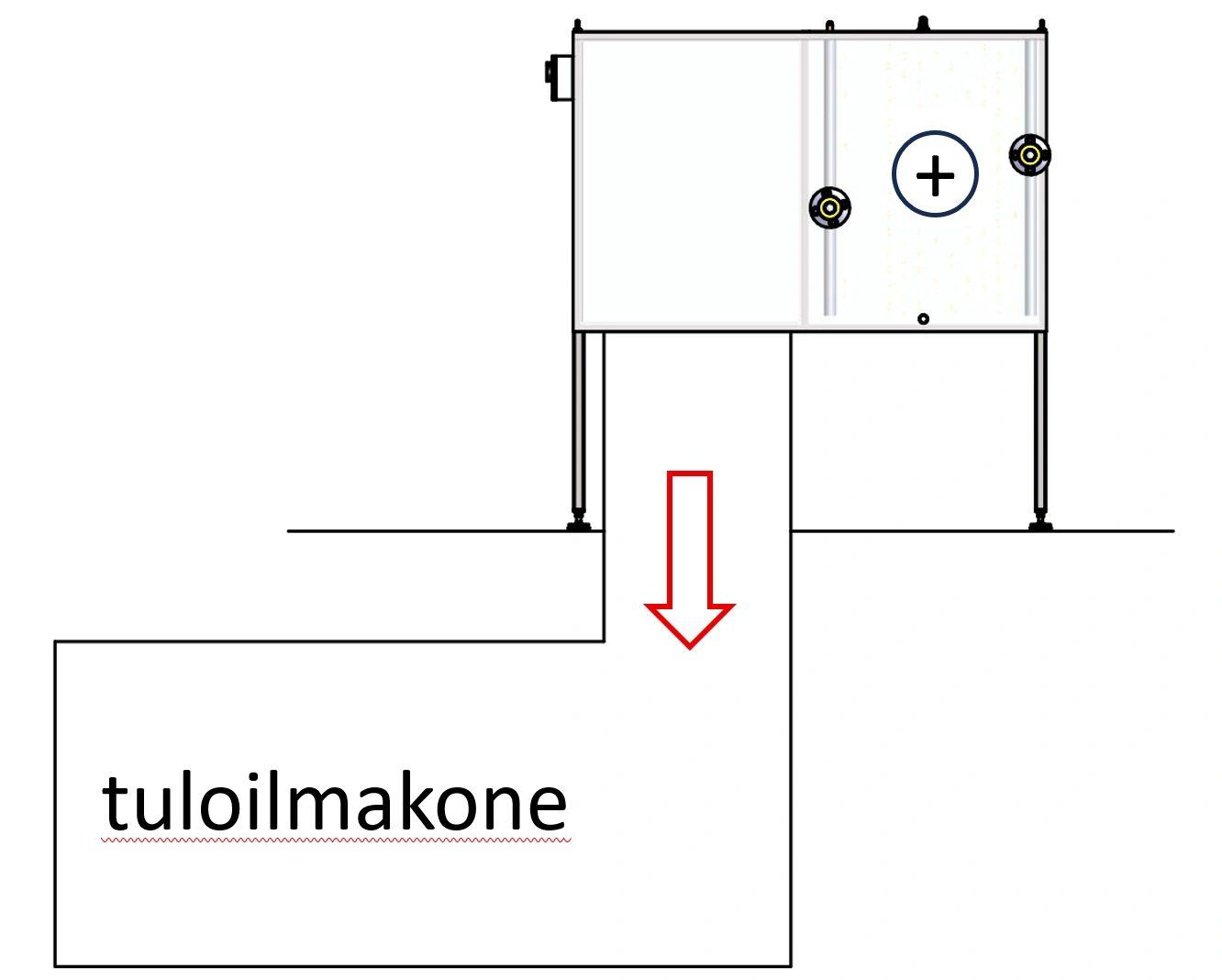

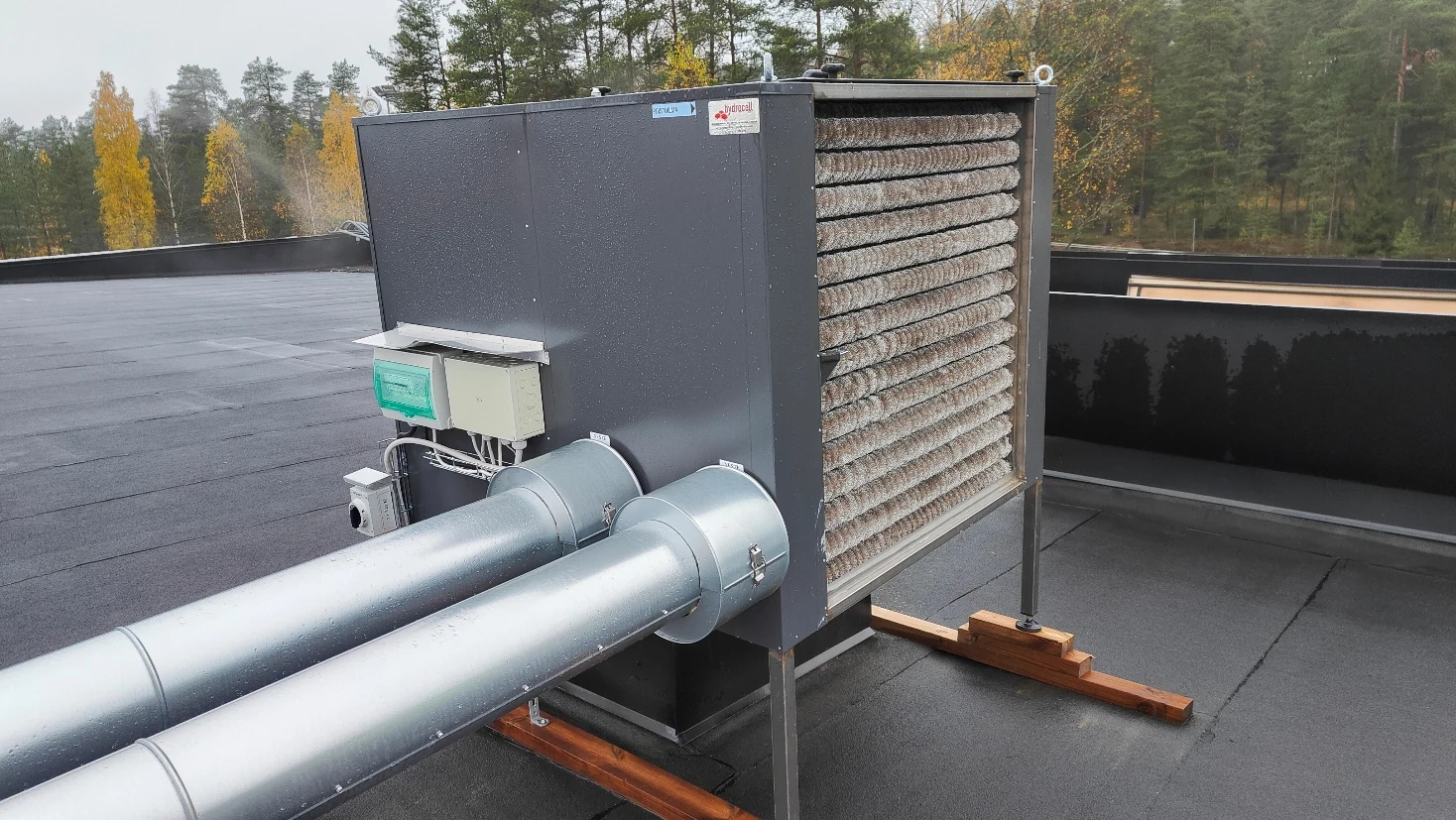

Periaatekuva havainnollistaa katoksen sijainnin suhteessa ilmanvaihtokoneeseen. Valokuva näyttää tuotteen todellisessa asennusympäristössä.
Kanavaliitännät, nestekierron kytkentä, tuenta ja huoltotila suunnitellaan rakennuksen mukaan.
Mitoitus nykyisen järjestelmän tiedoista
Kerro ilmamäärä, ilman ja nestekierron suunnittelulämpötilat sekä nykyisen ilmanvaihtokoneen ja puhaltimen tiedot. Liitä mukaan kanavan ja asennuspaikan mitat sekä piirustukset tai valokuvat vesikatolta.
Ilma- ja nestepuolen painehäviöt huomioidaan koko järjestelmän mitoituksessa. Voit ottaa yhteyttä myös silloin, kun kaikki lähtötiedot eivät vielä ole selvillä.
Mitoituksen lähtötiedotLTO-piirin toinen puoli ja muut tuotteet
Poistoilmakatos ottaa lämpöä talteen poistoilmapuolella. Poistoilmakatoksessa ei ole omaa puhallinta; puhallin sijaitsee poistoilmakoneessa.
