HYDROCELL · TEKNIIKASTA TOTEUTUKSEEN
Harjalämmönsiirtoon perustuvia ratkaisuja teollisuus-, liike- ja asuinkiinteistöjen ilmanvaihtoon. Löydä käyttötarpeeseen ja asennuspaikkaan sopiva vaihtoehto lämmöntalteenottoon, lämmitykseen tai jäähdytykseen.
Harjalämmönsiirrin siirtää poistoilman lämpöä nestekiertoon. Lämpö voidaan hyödyntää tuloilman esilämmityksessä tai lämpöpumpun avulla rakennuksen ja käyttöveden lämmityksessä.

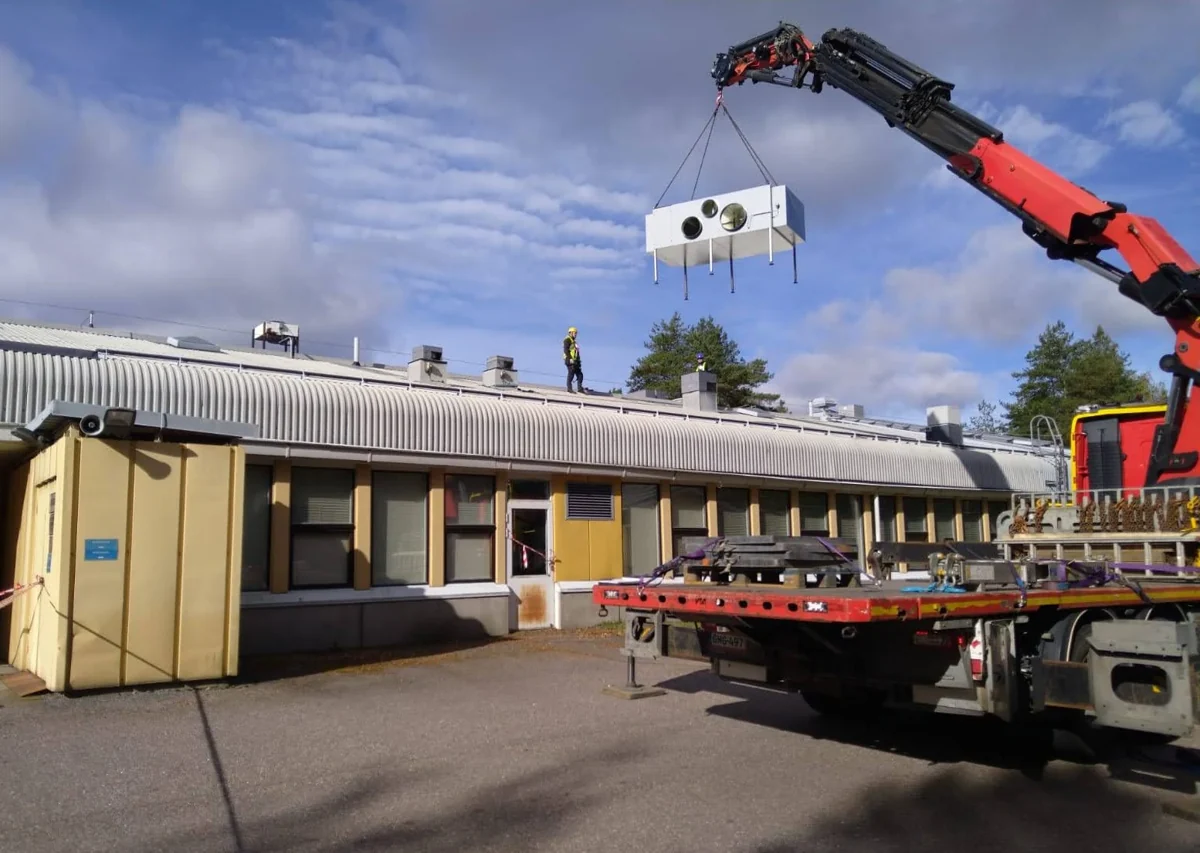

HCell-poistoilmakatokset

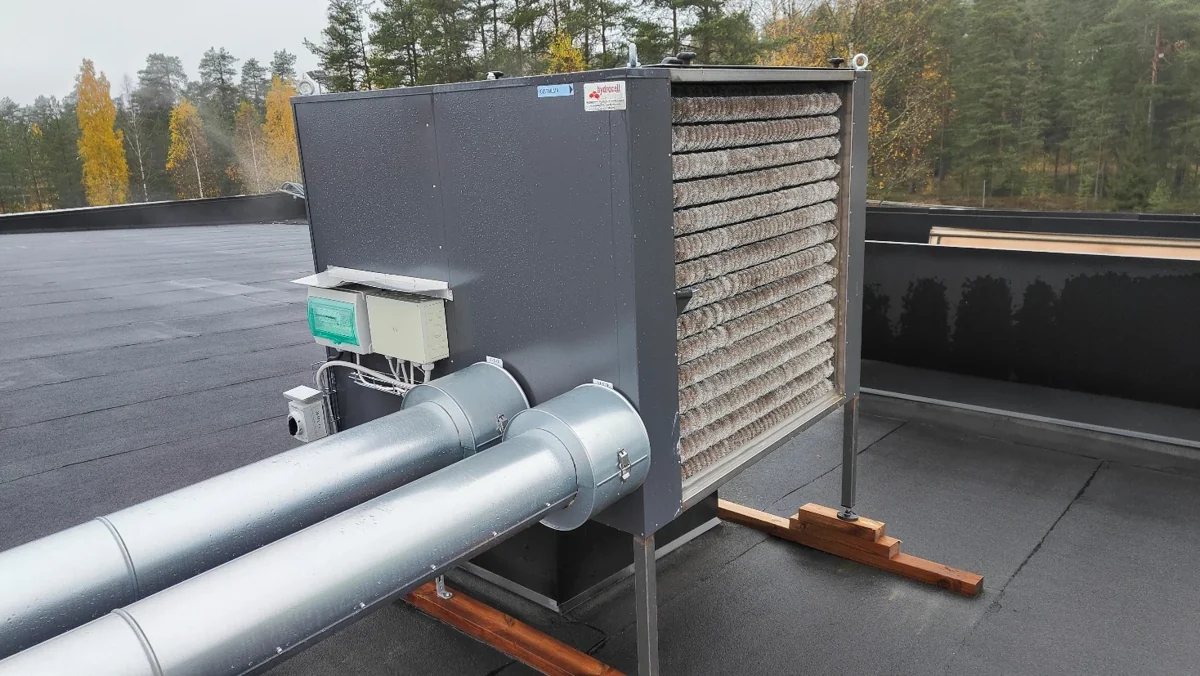

Tuloilman lämmitykseen ja jäähdytykseen on saatavilla erillisiä harjapattereita sekä kokonaisia HCell IV-koneita, joissa on vähintään patteri ja puhallin. Harjapatteri voidaan mitoittaa myös osaksi muuta IV-konetta. Esilämmityspatteri voidaan sijoittaa ennen tuloilman suodattimia. Kun esilämmitys sijoitetaan vesikatolle, vaihtoehtona on HCell-tuloilmakatos.
HCell-tuloilmakatokset

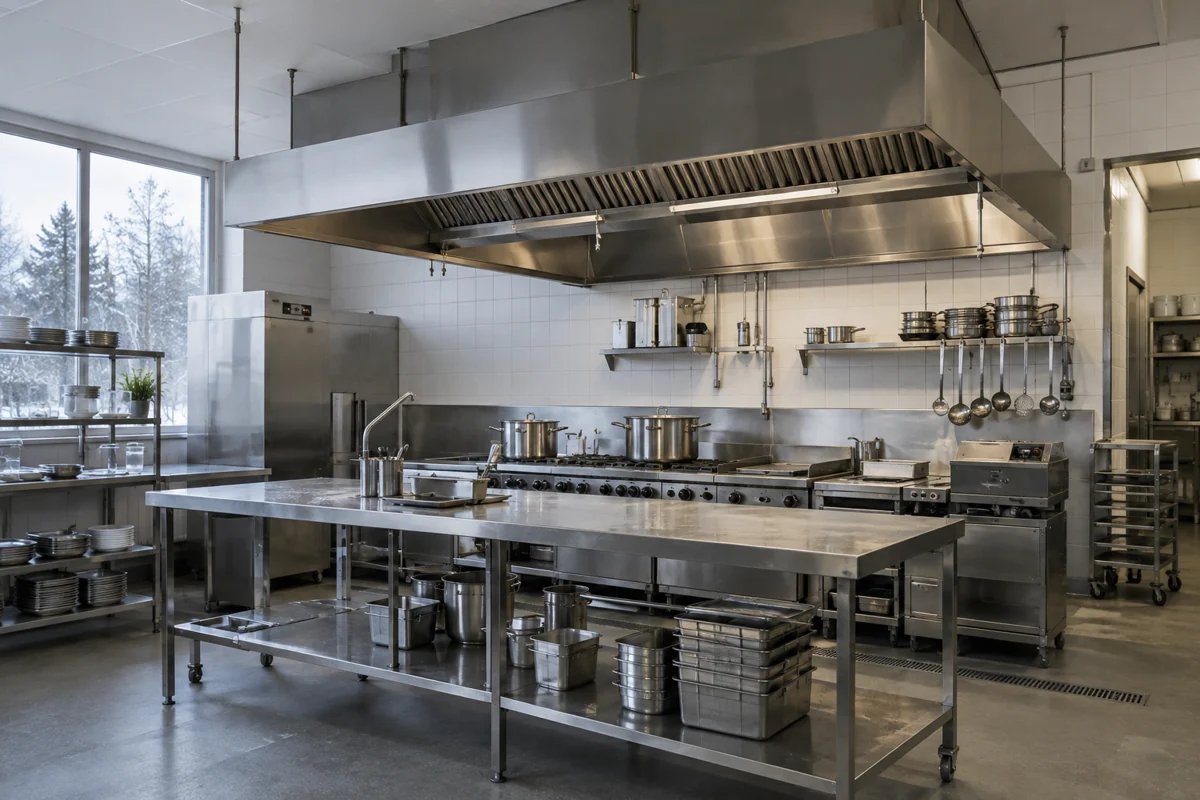

Harjapatterin puhdistettavuus tukee käyttöä keittiöiden poistoissa ja teollisuuden ilmanvaihdossa. Patterin otsapinta toimii karkeana esisuodattimena. Materiaalit ja huoltomenetelmä valitaan poistoilman olosuhteiden mukaan. Kerro mitoitusta varten ilman epäpuhtauksista sekä puhdistuksen ja huollon järjestämisestä.
LTO-katokset vaativaan poistoilmaan

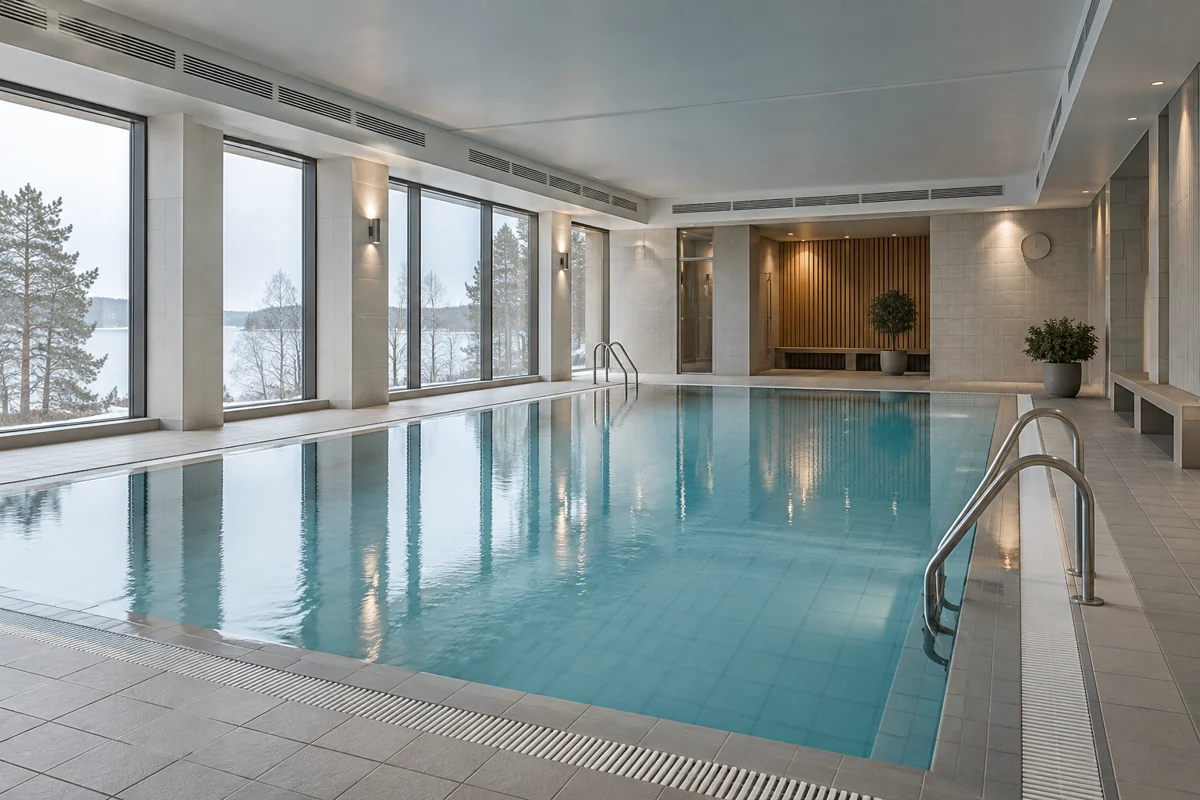

Harjapatteria voidaan käyttää pitkään ilman sulatustarvetta olosuhteissa, joissa lämmönsiirtimeen kertyy kuuraa ja jäätä. Esimerkki tällaisesta käyttökohteesta on kylpylän poistoilmakone.

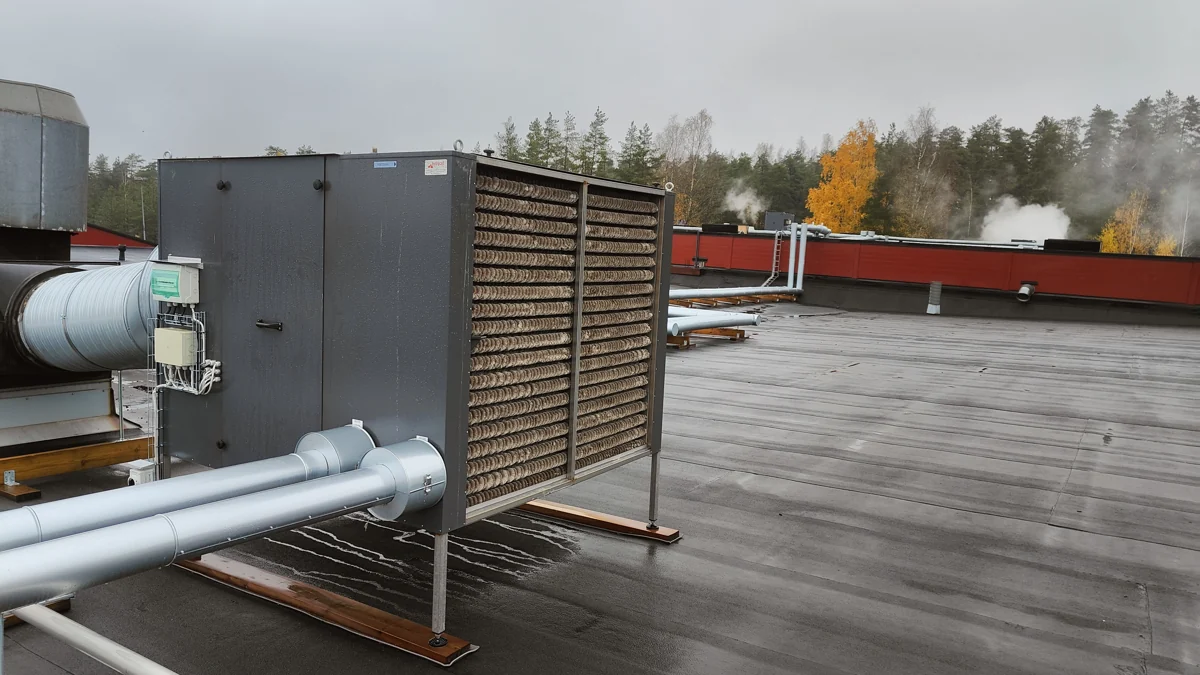

Tekniikka ja käyttöolosuhteetLiike-, teollisuus- ja asuinkiinteistön ilmanvaihdon rakenne ratkaisee, sijoitetaanko lämmöntalteenotto vesikatolle, poistoilmakammioon vai ullakolle. Korjauskohteessa kulkureitit ja nykyinen puhallin ovat osa tuotevalintaa.
HIP sisältää puhaltimen. HIK suunnitellaan nykyisen huippuimurin yhteyteen. Puhallinkatos soveltuu tilanteeseen, jossa samaan laitteeseen yhdistetään useita poistoilmakanavia.
Vertaa HIP- ja HIK-toimitusvaihtoehtoja
Modulaarinen harjapatteri voidaan kuljettaa osissa kohteeseen ja koota poistoilmakammiossa tai ullakolla. Kammioasennuksessa huolto tapahtuu sisätiloissa.
Kammiopatterit ja ullakkokoneetKun käyttötarve ja mahdollinen asennuspaikka ovat selvillä, kokoa mitoituksen lähtötiedot. Suunnittelijoiden sivulta löydät tarkistuslistan ja harjapatteritekniikan perusteet. Hydrocell tarkentaa kohteeseen sopivan tuotevalinnan ja toteutuksen.
Mitoituksen lähtötiedot suunnittelijalle
