Tilaa säästävä sijoitus
LTO-patteri sijoitetaan vesikatolle, joten sille ei tarvitse varata tilaa IV-konehuoneesta.
POISTOILMAN LÄMMÖNTALTEENOTTO VESIKATOLLA
HCell-poistoilmakatokset
Mahdollistaa lämmöntalteenoton kohteisiin, joissa LTO-patterille ei ole tilaa IV-koneessa. Poistoilmakatos asennetaan vesikatolle ulospuhallushajottajan paikalle.
Lämmöntalteenotto katolle ulospuhallushajottajan tilalle
HCell-poistoilmakatos vastaa rakenteeltaan HCell-huippuimurikatosta, mutta poistoilmakatoksessa ei ole tarve puhaltimelle, koska puhallin sijaitsee poistoilmakoneessa. Harjapatterin maltillinen painehäviö ei juurikaan lisää puhaltimen paineentuottovaatimusta.
Nykyinen ilmanvaihto lähtökohtana
Liitäntä olemassa olevaan poistoilmakanavaan suunnitellaan kohteen mukaan. Nykyisen puhaltimen käyttömahdollisuus varmistetaan mitoituksessa.
Toiminta ja mitoituksen perusteet
- Käyttötarkoitus
- Poistoilman lämmön talteenotto.
- Asennuspaikka
- Vesikatolla, olemassa olevan ulospuhallushajottajan paikalla.
- Puhallin
- Katoksessa ei ole omaa puhallinta. Puhallin sijaitsee poistoilmakoneessa.
- Kohdekohtainen mitoitus
- Laite mitoitetaan ilmamäärän perusteella. Ilma- ja nestepuolen painehäviöt sekä lämmöntalteenoton tavoitteet sovitetaan yhteen.
Asennus ja ilmavirran suunta

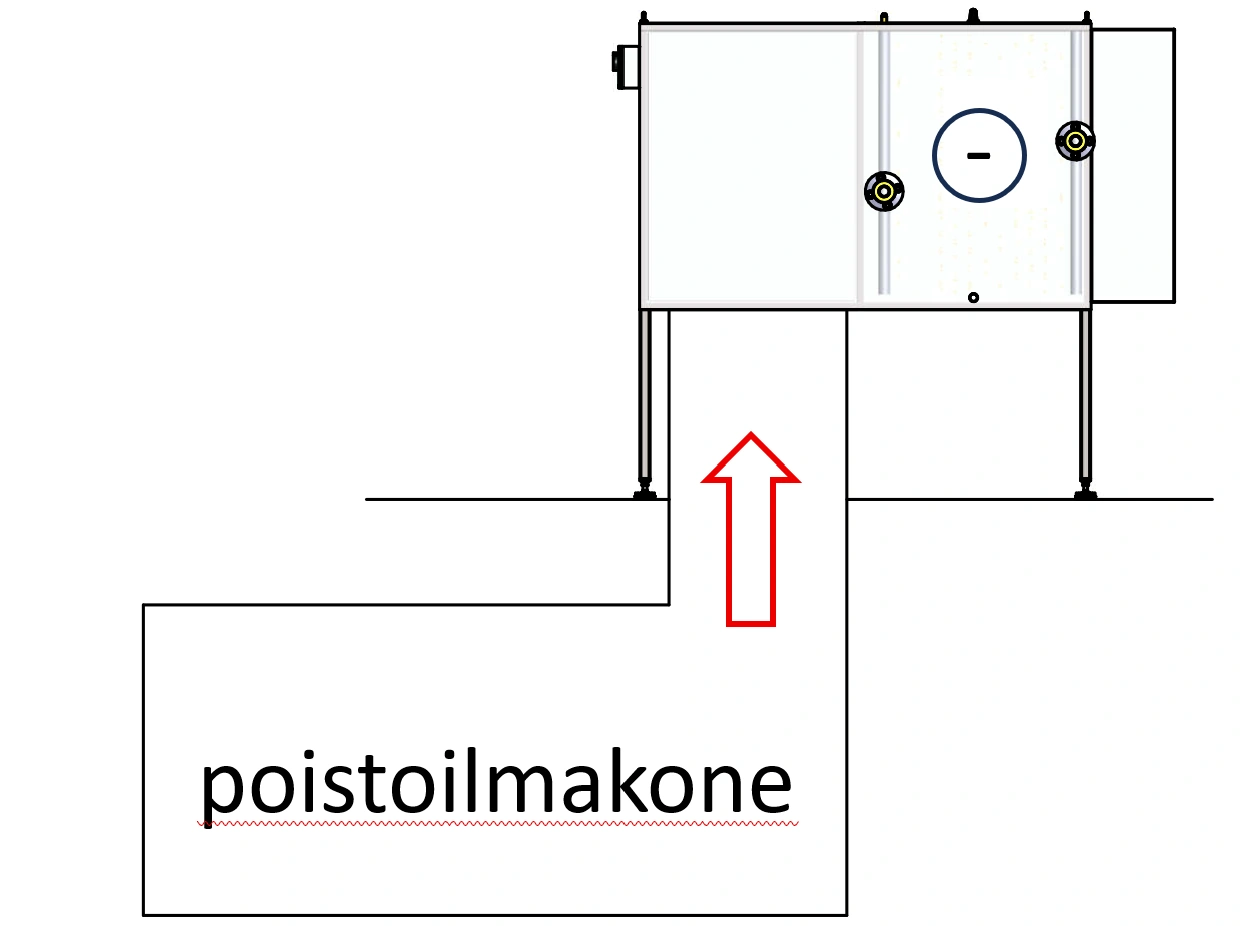

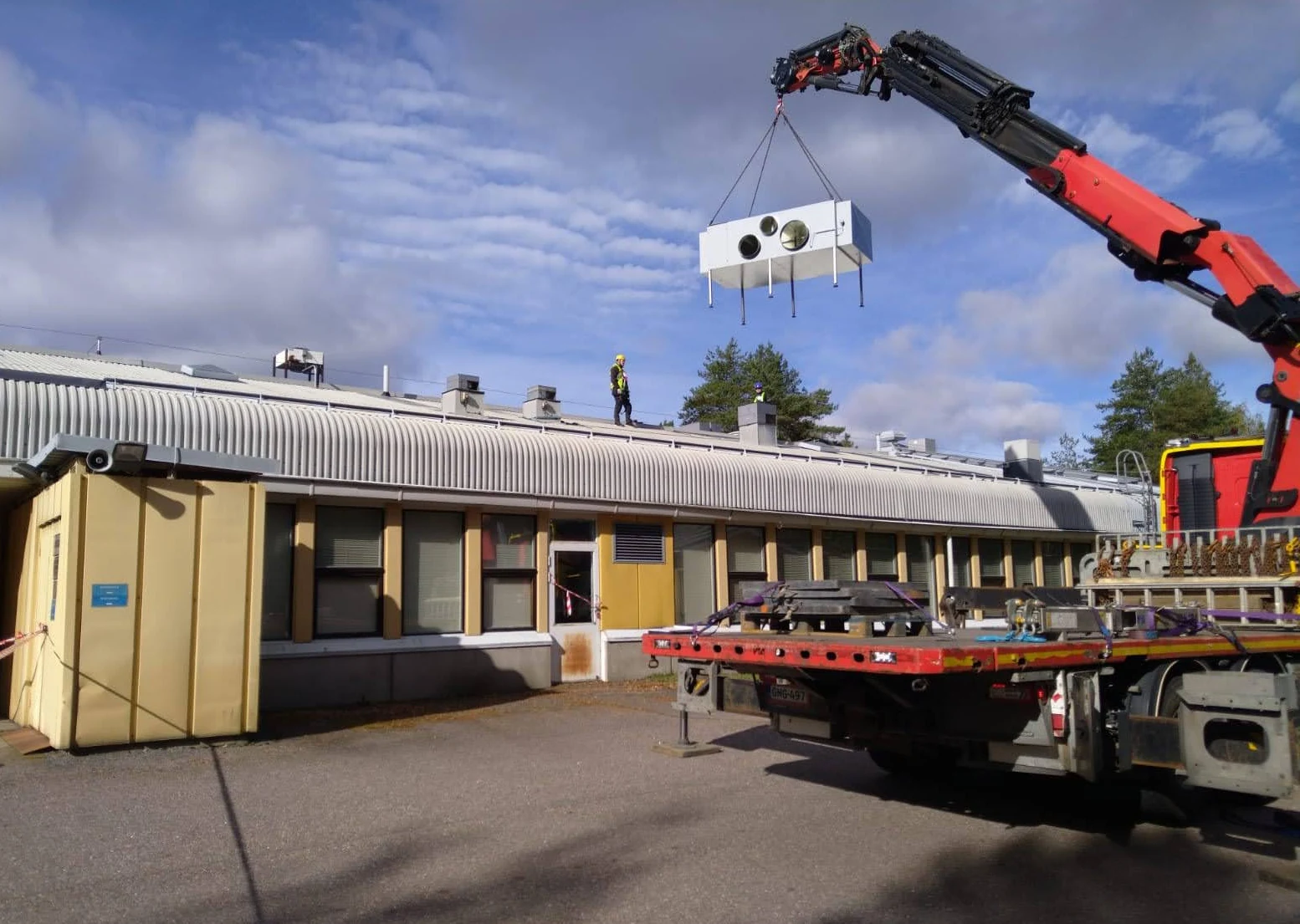

Periaatekuva havainnollistaa katoksen sijainnin suhteessa ilmanvaihtokoneeseen. Valokuva näyttää tuotteen todellisessa asennusympäristössä.
Kanavaliitännät, nestekierron kytkentä, tuenta ja huoltotila suunnitellaan rakennuksen mukaan.
Mitoitus nykyisen järjestelmän tiedoista
Kerro ilmamäärä, ilman ja nestekierron suunnittelulämpötilat sekä nykyisen ilmanvaihtokoneen ja puhaltimen tiedot. Liitä mukaan kanavan ja asennuspaikan mitat sekä piirustukset tai valokuvat vesikatolta.
Ilma- ja nestepuolen painehäviöt huomioidaan koko järjestelmän mitoituksessa. Voit ottaa yhteyttä myös silloin, kun kaikki lähtötiedot eivät vielä ole selvillä.
Mitoituksen lähtötiedotLTO-piirin toinen puoli ja muut tuotteet
Tuloilmakatos toimii LTO-piirin esilämmityspatterina tuloilmapuolella.
