Alhainen painehäviö, vähäinen huoltotarve
Harjapatterin alhaisen painehäviön ja vähäisen huoltotarpeen ansiosta se on erinomainen valinta myös asuinkerrostaloihin.
TÄLLÄ SIVULLA
Mihin talteen otettu lämpö käytetään?
Harjapatteri siirtää poistoilman lämpöä talteenottopiiriin. Lämmön hyödyntämistapa valitaan rakennuksen järjestelmän mukaan.
Tuloilman esilämmitys
Liuoskiertoinen LTO-piiri
Talteen otettu lämpö siirretään tuloilmaan ja käytetään sen esilämmitykseen.
Rakennuksen ja käyttöveden lämmitys
Lämpöpumpun lämmönlähde
Poistoilmalämpöpumpun (PILP) tai maalämpöjärjestelmän kautta lämpö hyödynnetään rakennuksen lämmitysverkossa ja/tai käyttöveden lämmityksessä.
Huippuimurikatos voidaan toimittaa myös suorahöyrystävällä patterilla.
Suunnittelun kannalta olennaista
Materiaalit ja varustelu tarkennetaan mitoituksen yhteydessä.
Suunnittelu ja mitoitus
Hydrocell mitoittaa huippuimurikatoksen kohteen ilmamäärän, käyttötarkoituksen ja halutun LTO-hyötysuhteen mukaisesti.
- Ulkopellitys
- Sinkitty pelti tai alumiini. Pellitys voidaan toteuttaa katon tai julkisivun värin mukaisesti.
- Vaativat olosuhteet
- Saatavilla korroosiosuojattu, epoksipinnoitettu patteri tai haponkestävästä putkesta valmistettu patteri.
Liitännät ja viemäröinti
- Nestekierron putkiliitännät
- Nesteyhteet ovat laippa- tai kierreliitoksilla.
- Viemäröinti
- Viemäröintiyhde (Ø 32 tai 50) sijaitsee laitteen sivulla tai alapuolella, ja siihen on mahdollista saada saattolämmitys.
Puhallin, mittaus ja säätö

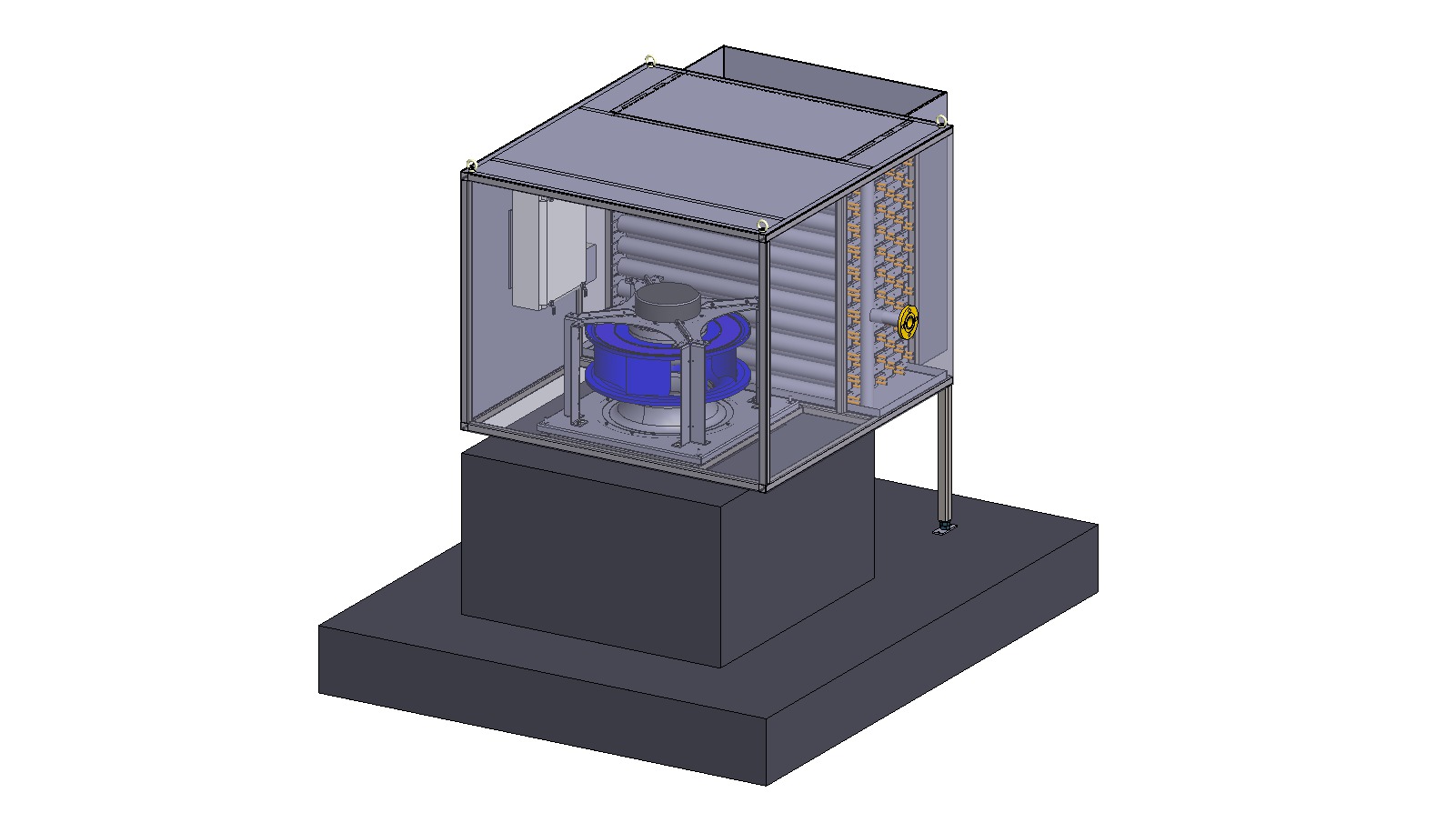

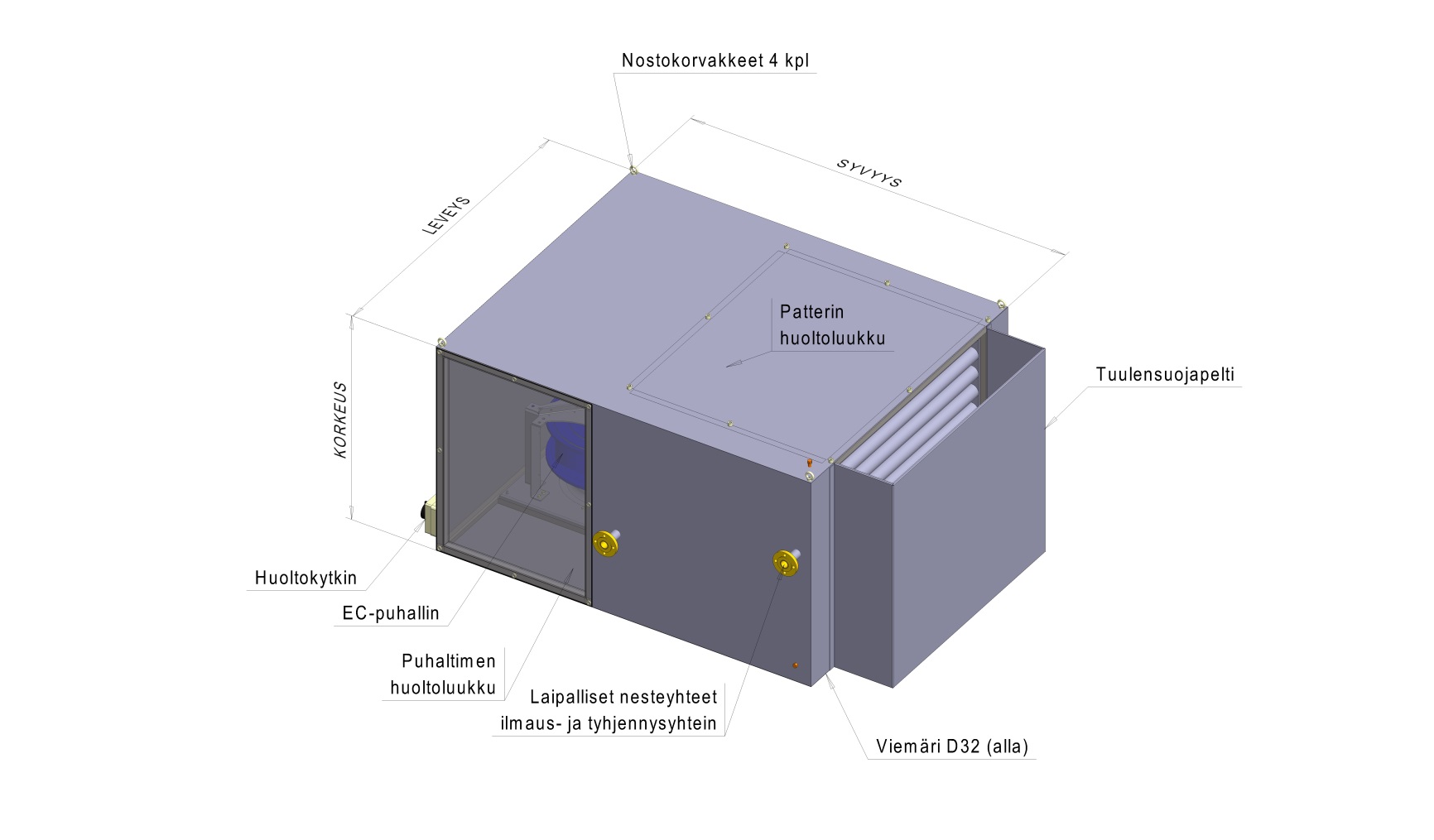

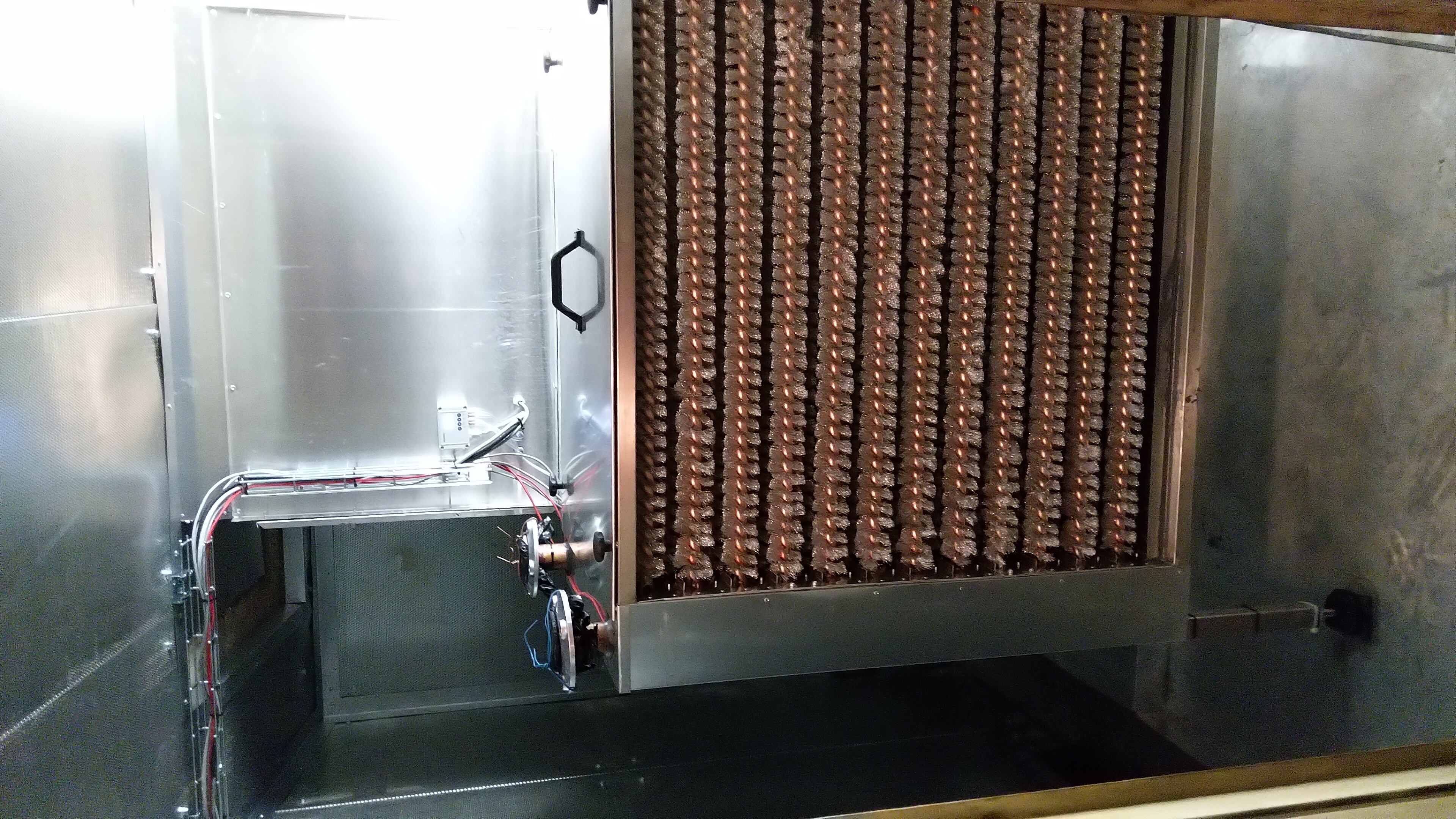

Huippuimurikatoksen rakenne, puhallin ja ohjauksen liitännät.
- Puhallin
- Tehtaalla asennettu EC-puhallin, jonka johdotus tuodaan katoksen ulkopuolelle. AC-puhallin on saatavilla erikseen tilattaessa.
- Ilmamäärän mittaus
- Mittausyhteet mahdollistavat ilmamäärän mittaamisen ilmamäärälähettimellä.
- Manuaalinen säätö
- Riviliitinkoteloon voidaan liittää potentiometrisäädin ennen varsinaisen ohjauksen kytkemistä.
Mittauksen ja säädön varustelu tarkennetaan toimituksen yhteydessä.
Asennus suunnitellaan
rakennuksen mukaan
Katos asennetaan uuden tai olemassa olevan poistoilmapiipun päälle. Tuenta toteutetaan erillisellä telineellä tai piippurakenteen ja laitteen asennusjalkojen avulla.

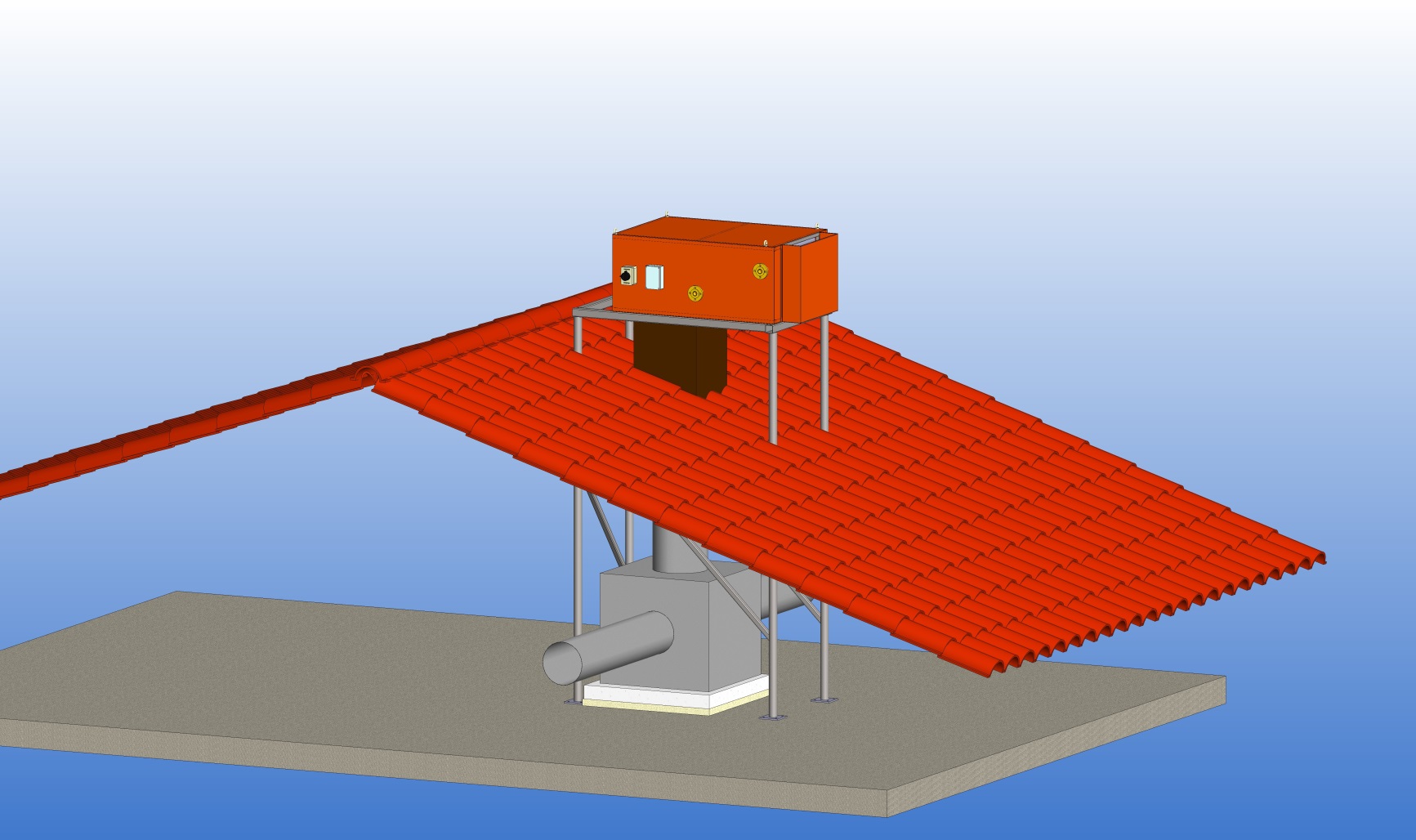

Erillisellä asennustelineellä

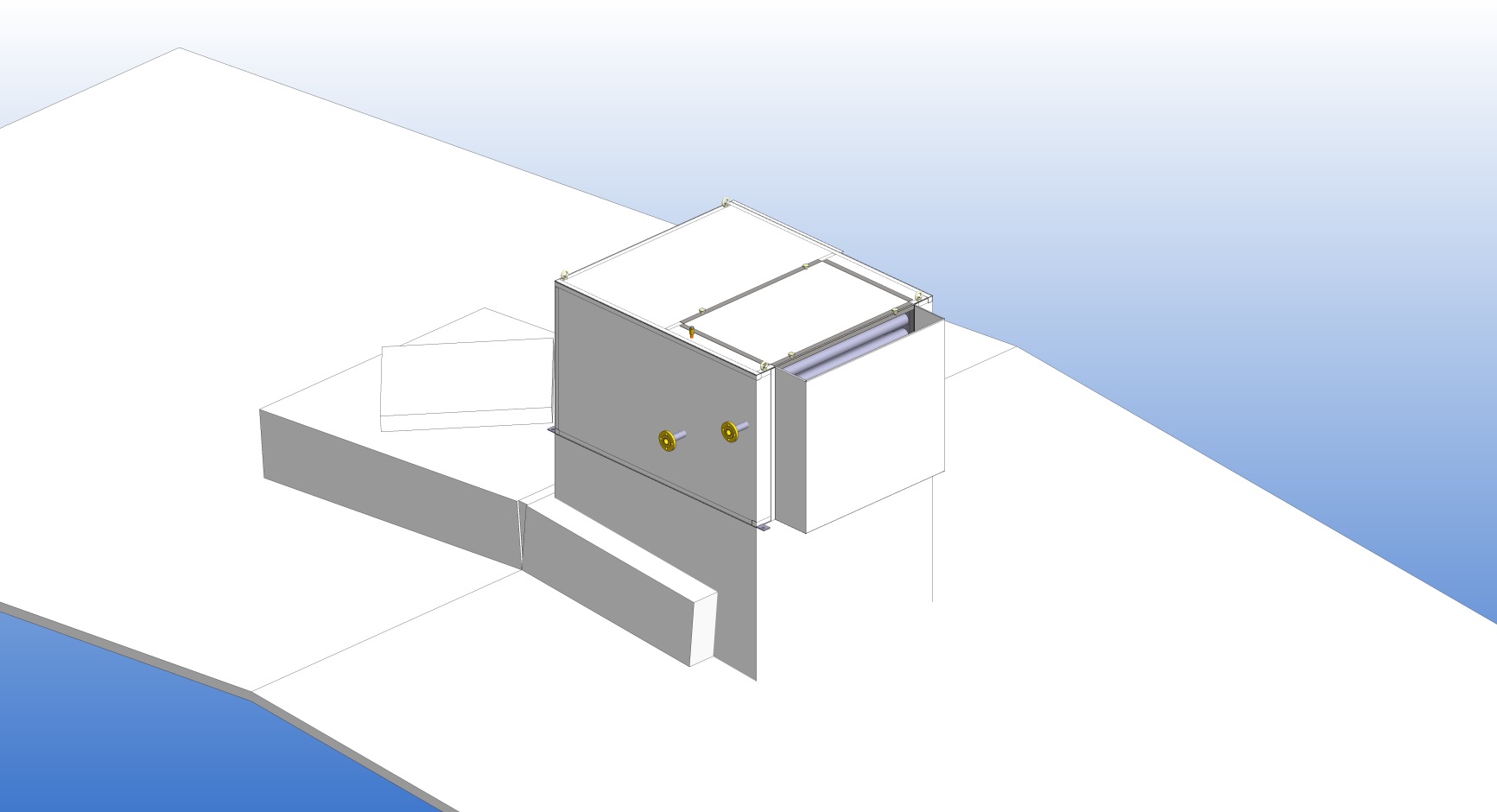

Poistoilmapiipun yhteydessä
Kuvat havainnollistavat kohdekohtaisia toteutuksia. Asennustapa ja liitännät tarkennetaan kohteen suunnitelmissa.
Huippuimurikatoksia
käytännön kohteissa

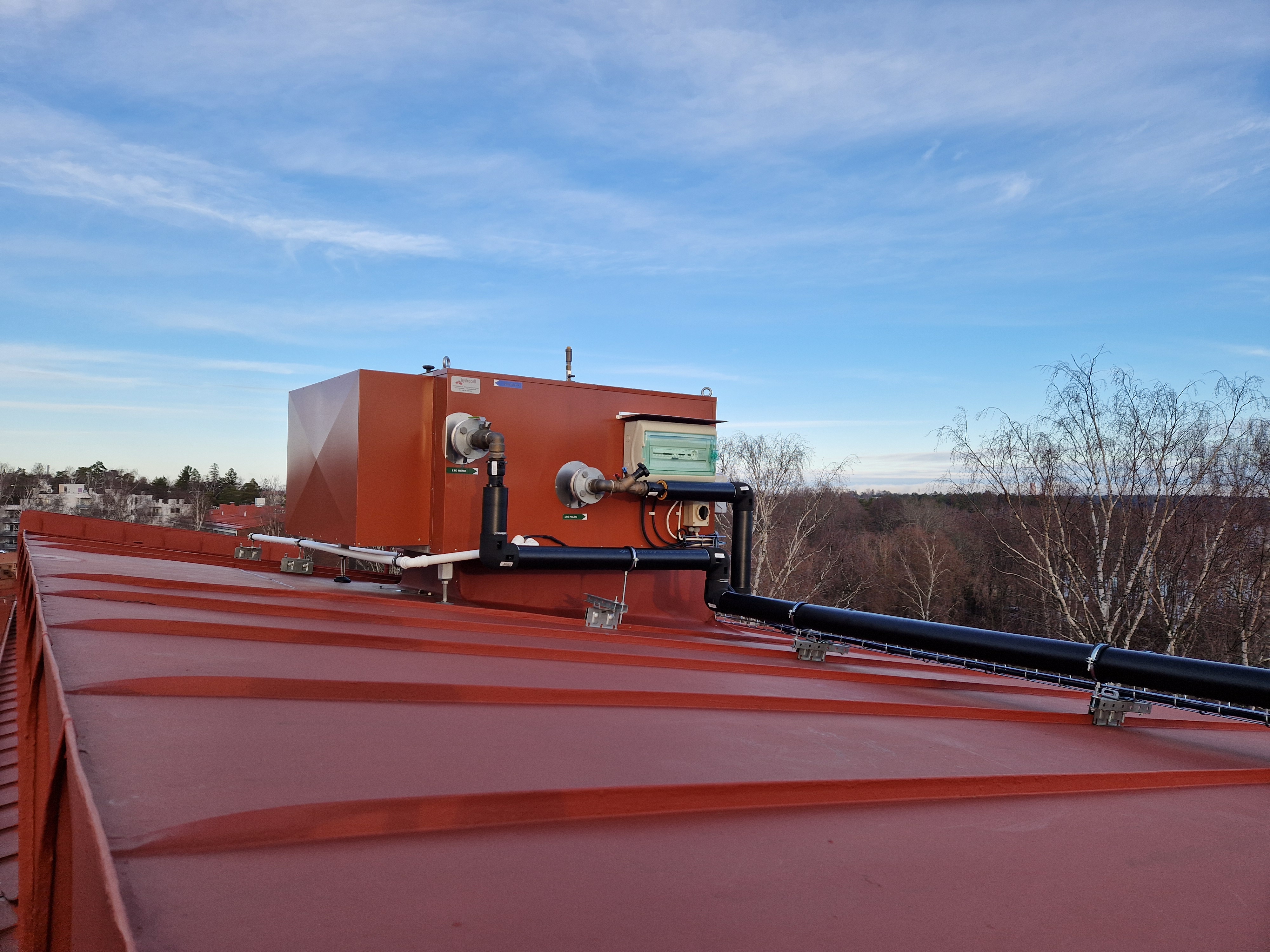

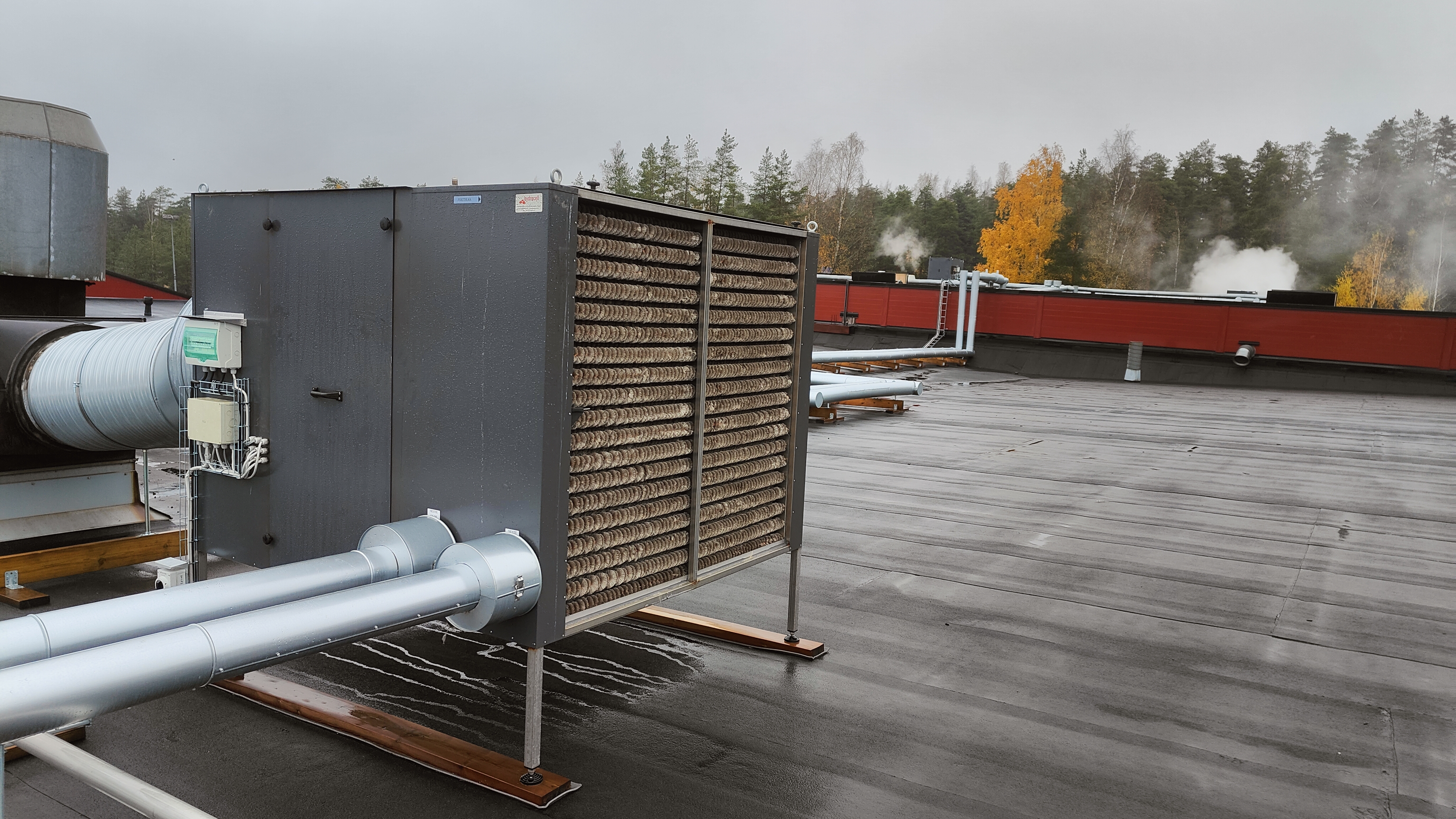

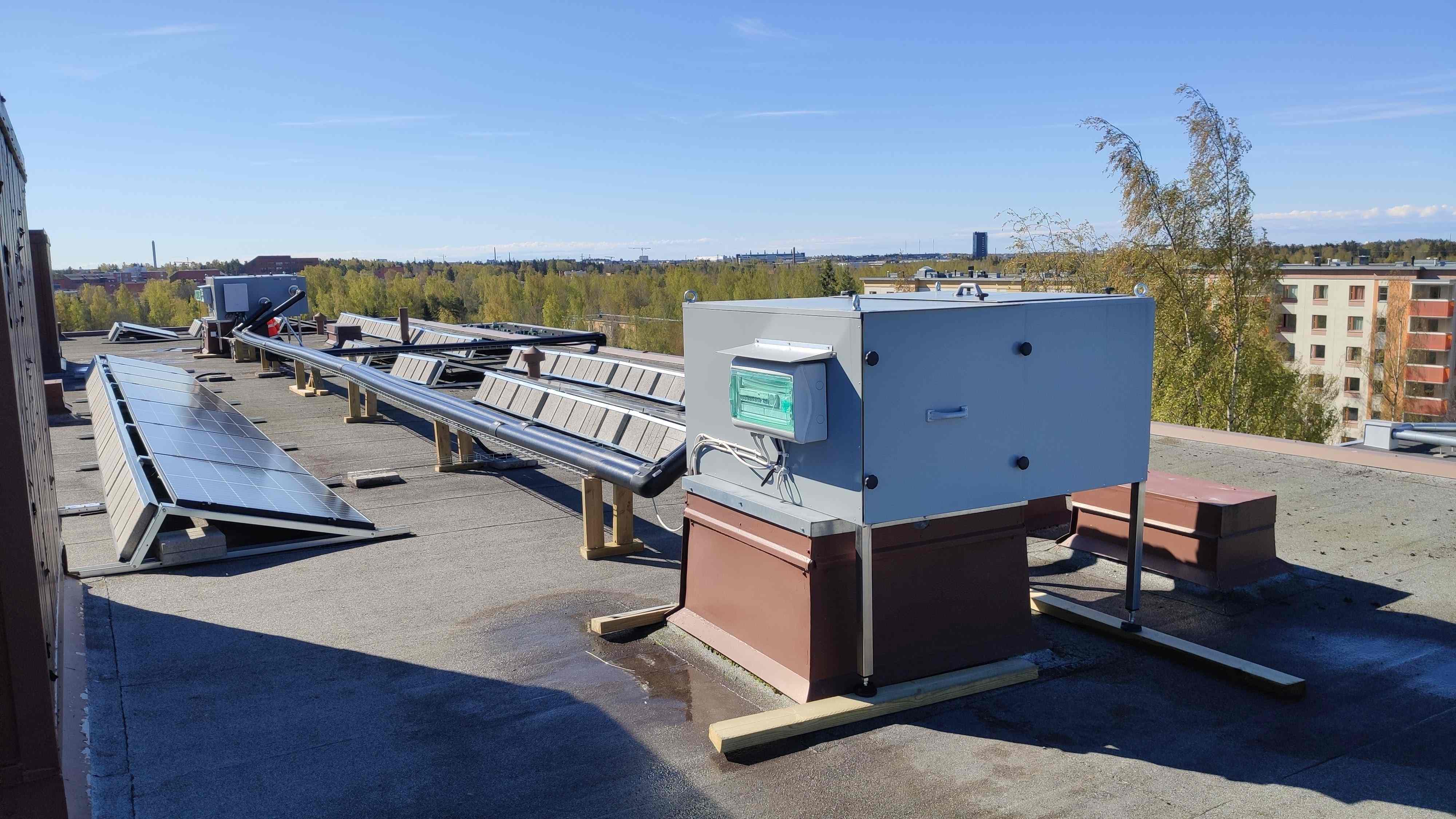

Kohdekuvat näyttävät laitteen osana rakennuksen ilmanvaihtoa sekä erilaisia sijoitus- ja putkitusratkaisuja.
KOHDEKOHTAINEN MITOITUS
Mitoitus kohteen
lähtötiedoista
Hydrocell mitoittaa laitteen ilmamäärän, käyttötarkoituksen ja tavoitellun lämmöntalteenoton perusteella. Voit ottaa yhteyttä, vaikka kaikki lähtötiedot eivät vielä olisi selvillä.
Kerro meille
- Rakennuksen käyttötarkoitus ja sijainti
- Tiedossa olevat poistoilmamäärät
- Nykyinen ilmanvaihtoratkaisu ja huippuimuri
- Miten talteen otettu lämpö halutaan hyödyntää
- Mahdolliset piirustukset ja kuvat asennuspaikasta
Hydrocellin harjapatterit valmistetaan Suomessa, Järvenpäässä.
