Nestekiertoinen lämmöntalteenotto
Puhallinkatos voidaan liittää nestekiertoisen lämmöntalteenottopiirin osaksi.
POISTOILMAN LÄMMÖNTALTEENOTTO
Puhallinkatokset
usealle poistolle
Yhdistä lähekkäiset poistoilmakanavat yhteen lämmöntalteenottolaitteeseen. HCell-puhallinkatos sisältää harjapatterin ja puhaltimen, ja se mitoitetaan kohteen ilmamäärälle.
Tällä sivulla
Useampi poisto. Yksi laitekokonaisuus
Puhallinkatos soveltuu kohteeseen, jossa kaksi tai useampi poistoilmakanava sijaitsee lähellä toisiaan. Poistot voidaan kanavoida samaan laitteeseen, jolloin jokaiseen poistoon ei tarvita erillistä patteria ja puhallinta. Myös nestekierron kytkentä tehdään yhdelle yksikölle.
Lämpöpumpun yhteyteen
Vaihtoehtoisesti talteen otettu poistoilman lämpö voidaan johtaa lämpöpumpulle.
Puhallin, ilmamäärä ja rakenne
- Ilmamäärä
- Yleisimmät laitekoot ovat 0,5–10 m³/s. Myös suurempia yksiköitä voidaan toteuttaa kohdekohtaisesti.
- Puhallin
- Vakiona EC-puhallin. Myös AC-puhallin on saatavilla.
- Puhaltimen sijoitus
- Puhallin sijaitsee lähtökohtaisesti ennen patteria, mutta se voidaan sijoittaa myös patterin jälkeen. Likaisen poistoilman kohteissa jälkimmäinen sijoitus suojaa puhaltimen siipiä likaantumiselta.
- Ulkopellitys
- Sinkitty pelti tai väripelti.
- Tuenta
- Asennusjalkojen tai erillisen kehikon varaan.
- Viemäröinti
- Laitteessa on viemäröinti. Liitännät sovitetaan kohteen suunnitelmiin.
Pääsy puhdistukseen päältä ja sivulta
Huolto tapahtuu laitteen päällä ja/tai sivulla olevien huoltoluukkujen kautta. Patterin otsapinnan partikkelimainen lika voidaan imuroida tai pestä vedellä. Rasvainen tai öljymäinen lika poistetaan painepesulla.
Huoltomenetelmä ja tarvittava huoltotila huomioidaan kohteen olosuhteiden ja laitteen rakenteen mukaan.

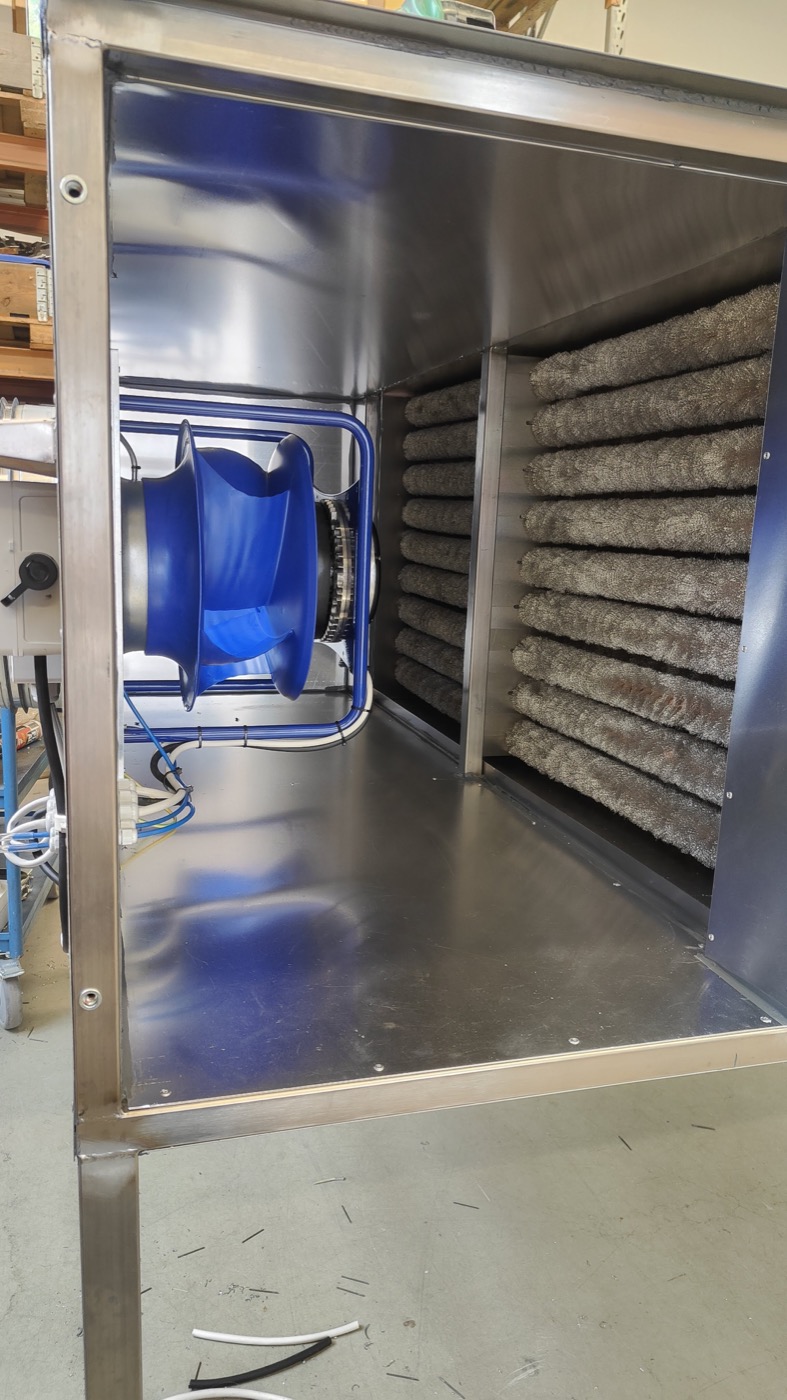

Puhallin ja harjapatteri samassa kokonaisuudessa
Avoin laite näyttää puhaltimen ja harjapatterin keskinäisen sijoituksen. Kuvassa näkyvä rakenne on yksi toimitusesimerkki; puhaltimen sijainti valitaan käsiteltävän poistoilman mukaan.
Huoltoluukkujen sijoitus ja niiden avaamiseen tarvittava tila huomioidaan asennuspaikan suunnittelussa.
Mitoitus kohteen lähtötiedoista
Kerro poistoilmakanavien määrä, sijainnit ja ilmamäärät sekä poistoilman lämpötilat ja epäpuhtaudet. Liitä mukaan asennuspaikan mitat ja tieto siitä, liitetäänkö laite LTO-piiriin vai lämpöpumpulle.
Voit ottaa yhteyttä, vaikka kaikki lähtötiedot eivät vielä olisi selvillä.
Mitoituksen lähtötiedotTekniikka ja muut tuotteet
Hydrocellin harjapatterit valmistetaan Järvenpäässä. Tutustu yhteiseen tekniikkaan tai vertaile muita kohteeseen sopivia tuotteita.
